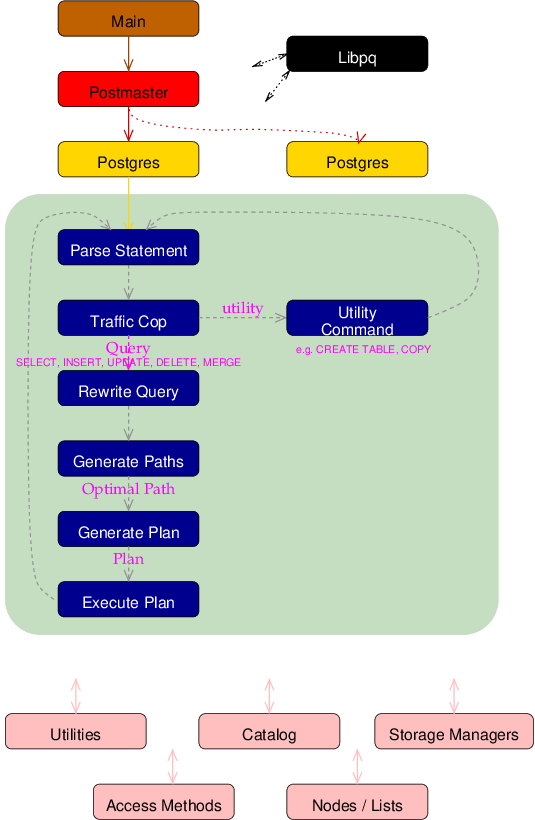

后端流程图

点击某个项目查看更多详情，或查看完整的 索引。

查询通过 TCP/IP 或 Unix Domain 套接字以数据包的形式到达后端。 它被加载到一个字符串中，然后传递给解析器， 其中词法扫描器 scan.l 将查询分解为记号（token）。解析器使用 gram.y 和这些记号来识别查询类型，并加载相应的查询特定结构，如 CreateStmt 或 SelectStmt。

然后语句被识别为复杂语句（SELECT / INSERT / UPDATE / DELETE）或简单语句，例如 CREATE ROLE、ANALYZE 等。不需要执行器的简单实用命令由 commands 模块中的语句特定函数处理。 复杂语句需要更多的处理。

解析器接收复杂查询，并创建一个 Query 结构，其中包含复杂查询使用的所有元素。 Query.jointree 保存 FROM 和 WHERE 子句，由 transformFromClause() 和 transformWhereClause() 填充。 查询中引用的每个表由一个 RangeTblEntry 表示， 它们链接在一起形成查询的范围表，由 transformFromClause() 生成。 Query.rtable 保存查询的范围表。

某些查询，如 SELECT， 返回数据列。其他查询，如 INSERT 和 UPDATE， 指定由查询修改的列。这些列引用被转换为 TargetEntry 条目，它们链接在一起组成查询的目标列表。 目标列表存储在 Query.targetList 中，由 transformTargetList() 生成。

其他查询元素，如聚集（SUM()）、GROUP BY 和 ORDER BY 也存储在各自的 Query 字段中。

下一步是由可能适用于查询的任何视图或规则对 Query 进行修改。 这由重写系统执行。

优化器使用 Query 结构来确定 RangeTable 中每个表的最佳连接顺序和连接类型， 利用 Query.jointree（FROM 和 WHERE 子句）来考虑最优的索引使用。

path 模块随后生成一个最优的 Plan， 其中包含执行查询所需的操作。

然后 Plan 被传递给执行器执行， 并将结果返回给客户端。Plan 实际上是一组节点， 以树形结构排列，有一个顶层节点和各种子节点作为子元素。

还有许多其他模块支持这一基本功能。 您可以通过点击流程图来访问它们。
